Системы динамической компенсации на базе активных фильтров.

Projects with active dynamic filters.

Системы динамической компенсации (СДК) высших гармоник, реактивной мощности, резонанса, фликера, несимметрии и др. на базе активных фильтров являются инструментами повышения надежности и качества работы различных электроустановок.

Компенсация высших гармоник и реактивной мощности

Компенсация высших гармоник и реактивной мощности на СПБУ «Арктическая».

Основой СДК являются активные динамические фильтры (АДФ). Модульная конструкция активных фильтров и стандартные интерфейсы позволяют создавать системы различного назначения для электроустановок до 1000 В и выше 1000 В, с воздушным и с водяным охлаждением.

Силовые модули фильтров объединяются локальной сетью в группы. В группу включаются до 90 модулей с током до 90 А (при напряжении 690 В) или до 150 А (при напряжении 400 В).

Таким образом, мощность СДК с одной группой фильтров может достигать 9500 квар.

В сложных системах используются несколько групп фильтров, что расширяет спектр доступных инженерных решений.

В общем случае СДК должны получать информацию о токах в электроустановке. Исключением является использование АДФ в режиме компенсации искажений напряжения, когда подключение трансформаторов ток не требуется.

Место установки трансформаторов тока определяется решаемыми СДК задачами. Суммирующие трансформатор позволяют собрать данные с нескольких присоединений и передать их на группу активных фильтров.

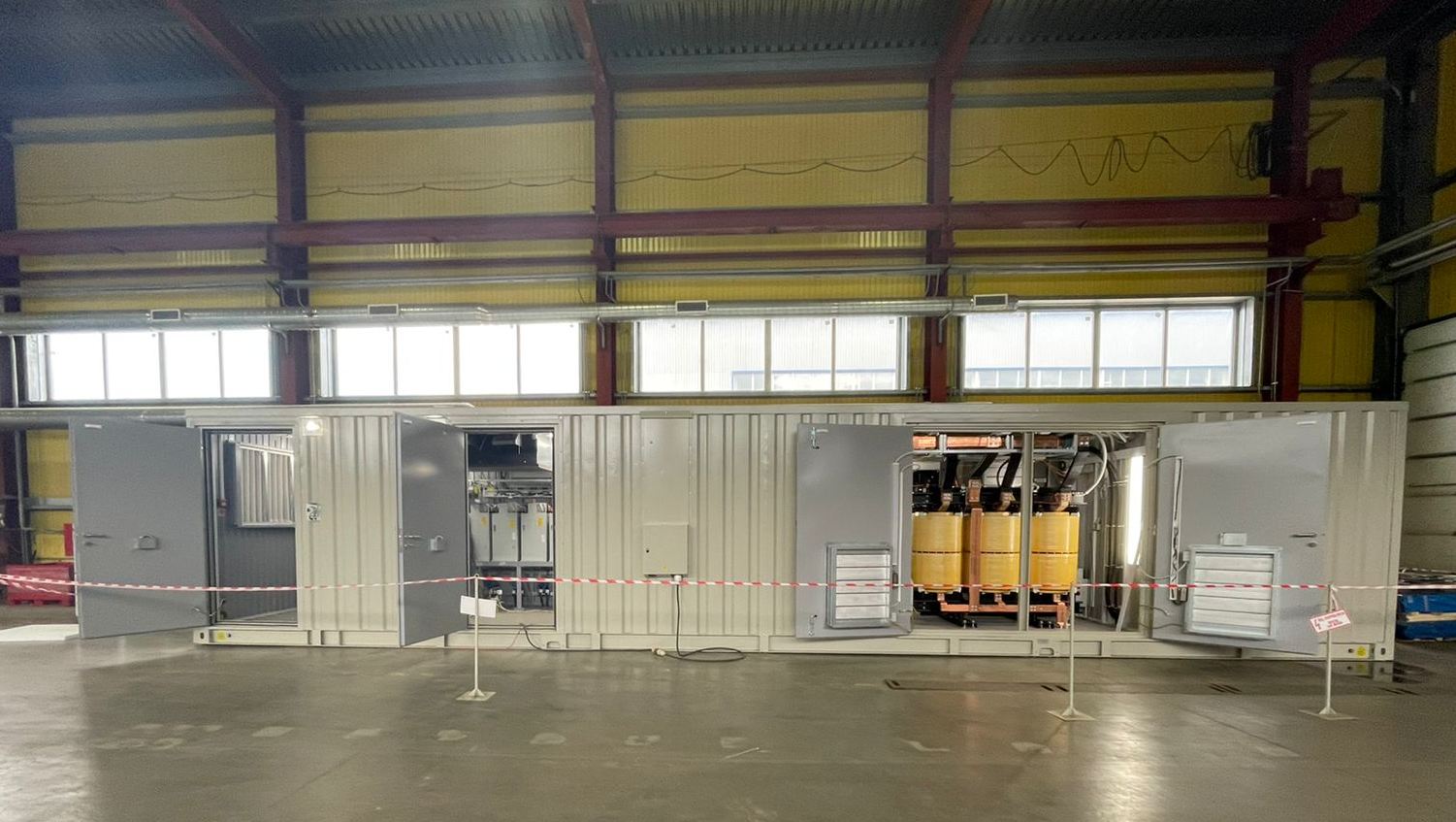

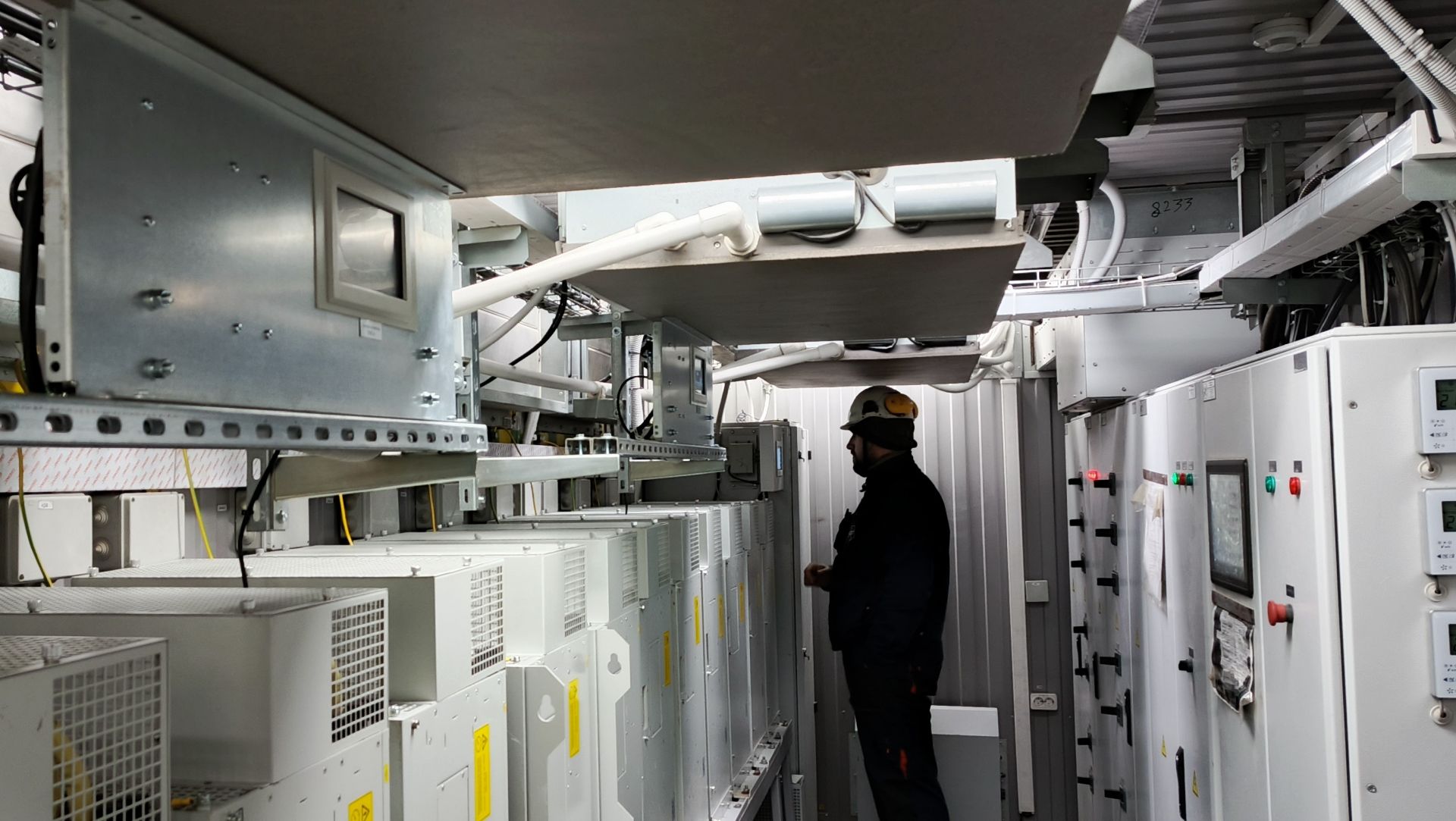

Если АДФ должны работать в высоковольтной электроустановке, в состав СДК входят согласующие силовые трансформаторы и высоковольтные трансформаторы тока.

При использовании активных фильтров с водяным охлаждением СДК включает также станцию охлаждения, трубопроводы, запорную арматуру и пр.

Активные фильтры в СДК могут быть разного типа и решать разные задачи. Например, одна группа фильтров предназначается исключительно для компенсации реактивной мощности, а другая – для предотвращения резонанса.

В таких системах управление группами фильтров и распределение задач между ними осуществляется внешними программируемыми средствами автоматизации.

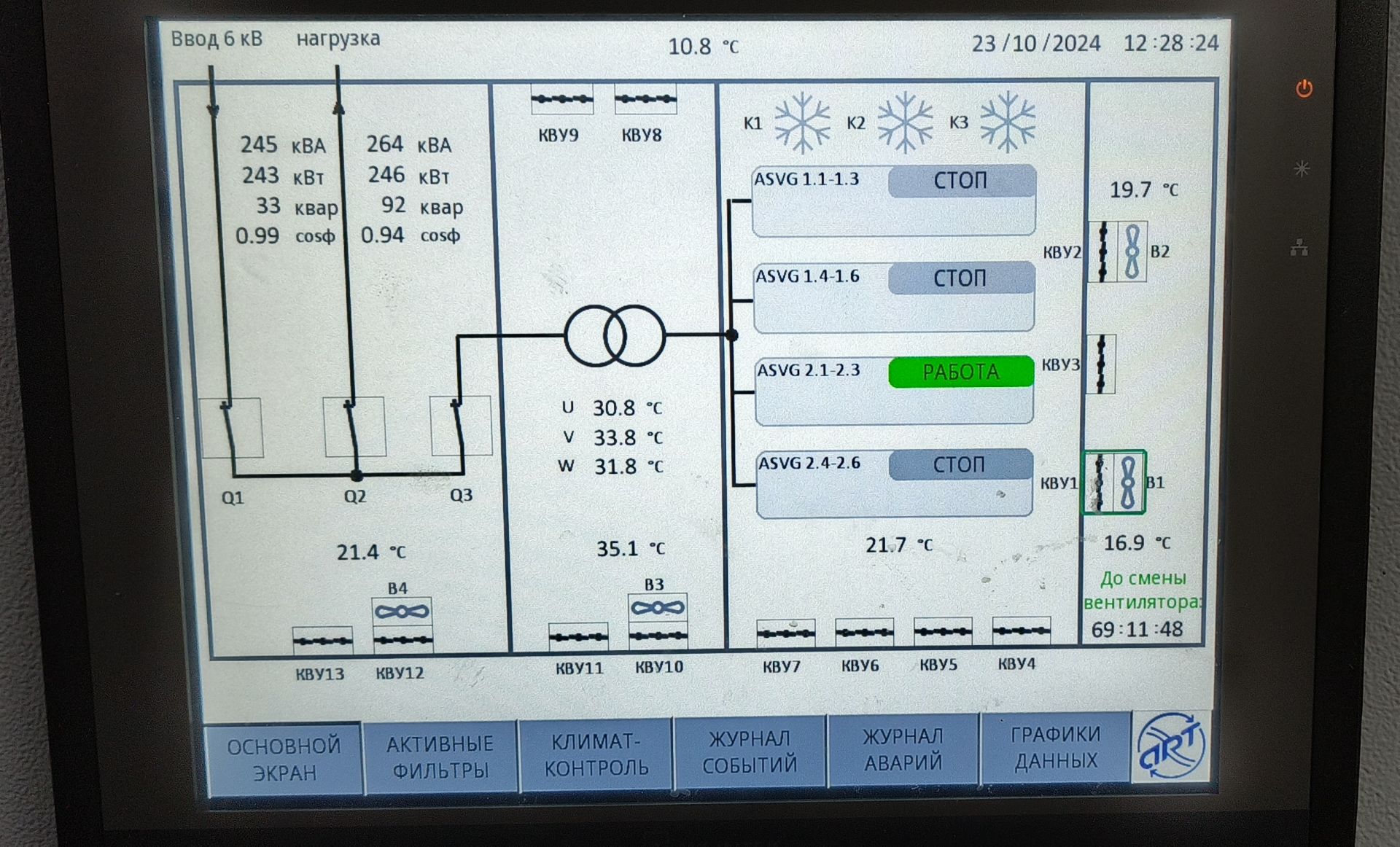

Коммуникации с оперативным персоналом обеспечиваются средствами человеко-машинного интерфейса (HMI).

Данные о работе СДК могут храниться на различных носителях и передаваться во внешние системы по стандартным каналам связи.

Пример подобного решения - система динамической компенсации высших гармоник и реактивной мощности Главных приводов буровой установки на самоподъёмной буровой платформе.

 Буровая платформа  Буровая вышка
 Буровая платформа   Буровая вышка

СДК включает две группы активных фильтров.

 Группа из 8 активных фильтров, работающих с приводами буровых насосов, пример 1  Группа из 8 активных фильтров, работающих с приводом буровой лебедки и СВП, пример 1
 Группа из 8 активных фильтров, работающих с приводами буровых насосов, пример 2  Группа из 8 активных фильтров, работающих с приводом буровой лебедки и СВП, пример 2
 Группа из 8 активных фильтров, работающих с приводами буровых насосов   Группа из 8 активных фильтров, работающих с приводом буровой лебедки и СВП

Активные фильтры подключены на сборные шины генераторного напряжения.

Схема включения активных фильтров на буровой

Схема включения активных фильтров на буровой (упрощенная).

Фильтры в составе каждой группы работают параллельно по схеме «ведущий – ведомый». Нагрузка между фильтрами в группе распределяется автоматически. Данные по токам поступают от трансформаторов тока на отходящих линиях и суммирующих трансформаторов.

Координация работы двух групп активных фильтров осуществляется в процессе наладки при помощи панели оператора.

Активные фильтры компенсируют высшие гармоники и реактивную мощность на самоподъёмной буровой платформе.

В системе динамической компенсации предусмотрена возможность удаленного доступа.

 Настройка программного обеспечения удаленного доступа  Удаленный доступ к СДК с использованием мобильной сети
 Настройка программного обеспечения удаленного доступа   Удаленный доступ к СДК с использованием мобильной сети

Результаты применения активных фильтров на буровой.

За счет компенсации реактивной мощности полный ток генераторов снизился на 800 – 1000 А.

Включение группы активных фильтров «эквивалентно» подключению дополнительного генератора мощностью 1000 кВт (+50% от мощности основного генератора).

Коэффициент гармоник по напряжению снизился с 20 % до 4,7 %.

Проект системы динамической компенсации начат 15.06.16 г. и завершен 22.08.16 г.

Продолжительность работ (от первого обследования объекта до завершения пусконаладки) – 9 недель.

Предложения Инженерного центра «АРТ».

Полный комплекс работ по созданию систем динамической компенсации на базе активных фильтров с воздушным и с водяным охлаждением.
