Адаптер для сопряжения преобразователя частоты с существующей САУ / АСУ ТП
Drive-to-PCS adapter
Адаптер предназначен для интеграции вновь устанавливаемого преобразователя частоты в существующую САУ (АСУ ТП, АСДУ). Это особенно важно при управлении ПЧ по последовательному каналу связи и позволяет сохранить функционирование системы электропривода без изменения настроек или программы САУ верхнего уровня.
Просто спросить...?
Пример.
В составе системы автоматизации работает преобразователь частоты со специализированным программным обеспечением, закрытым для пользователя.

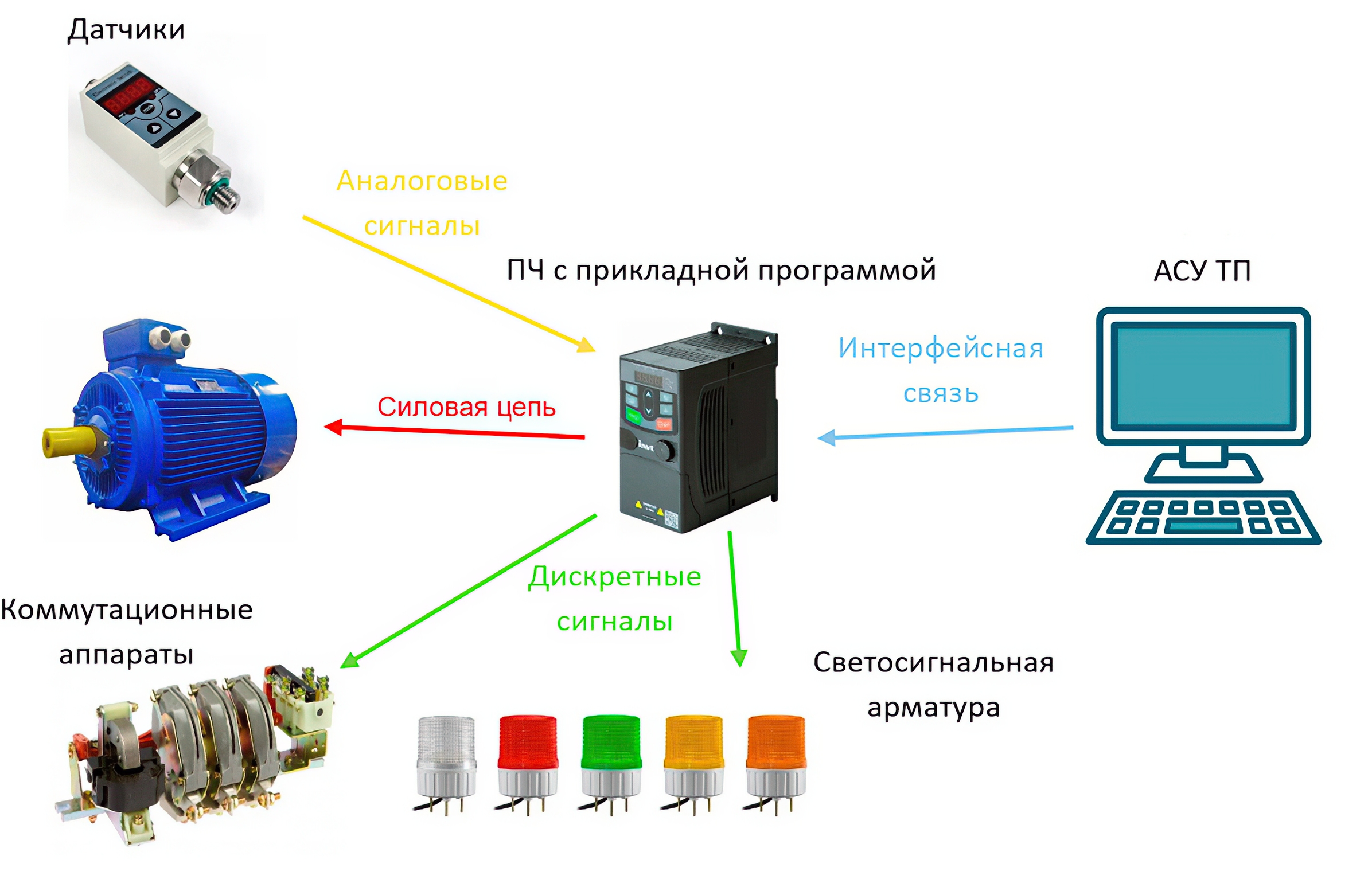

Условная схема связей преобразователя частоты со специализированным программным обеспечением с АСУ ТП объекта и оборудованием полевого уровня
При необходимости замены этого преобразователя на изделие другого производителя (со стандартным программным обеспечением) возникает задача интеграции нового ПЧ в существующую электроустановку.

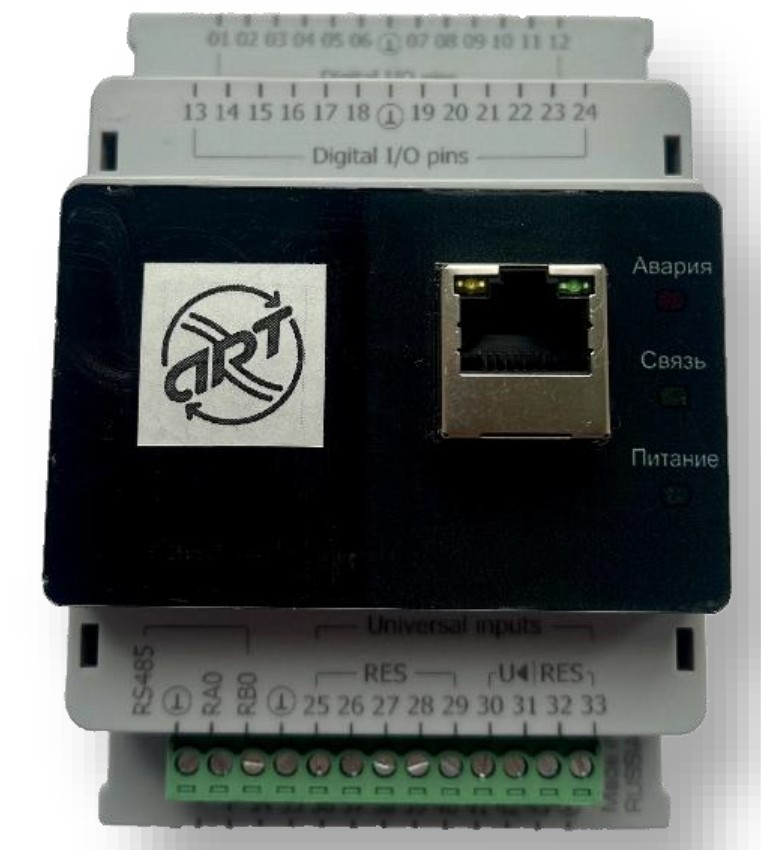

Разработанный и поставляемый Инженерным центром «АРТ» адаптер решает эту задачу.

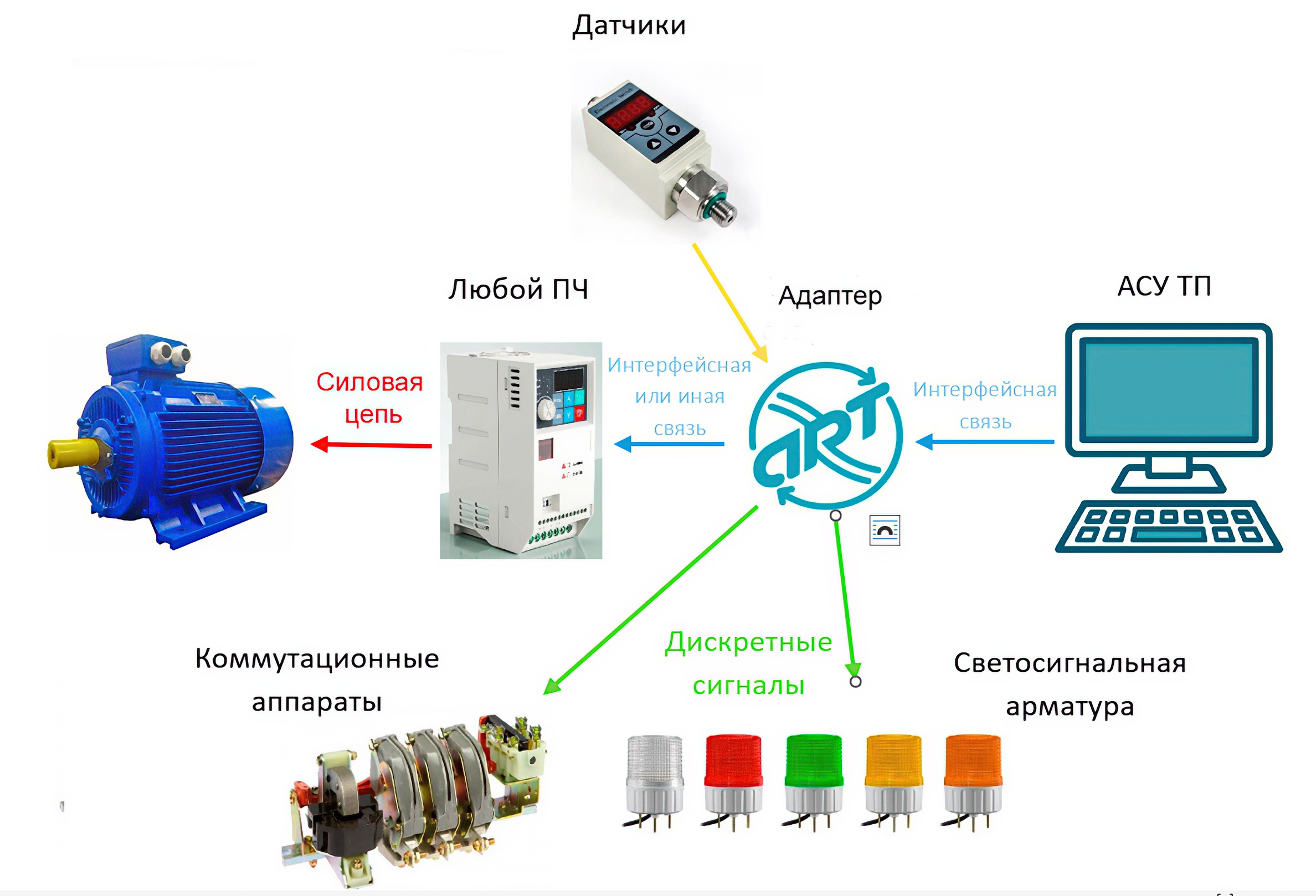

Условная схема связей вновь устанавливаемого преобразователя частоты с АСУ ТП и оборудованием полевого уровня через адаптер
Адаптер свободно программируется и предоставляет ряд возможностей.
Организация управления преобразователями частоты без привязки к типу и производителю оборудования и без вмешательства в существующую САУ / АСУ ТП.
Организация обмена данными практически по любому протоколу (в некоторых случаях с установкой дополнительных модулей связи).
Управление сторонней полевой аппаратурой и/или сбор дискретных и аналоговых сигналов с датчиков (использование в качестве модуля расширения входов-выходов для существующей АСУ ТП).
Организация беспроводного доступа к устройству.
Организация мониторинга состояния оборудования на отдельных участках.
|
В настоящее время адаптер применяется при замене преобразователей частоты ACS 800 (АВВ) со специализированной программой на изделия VEDA со стандартным программным обеспечением. |
Возможна разработка прикладной программы адаптера по техническому заданию Заказчика.
Предложения Инженерного центра «АРТ»
Поставка, программирование, шеф-монтаж, наладка адаптера для интеграции преобразователя частоты в САУ/АСУ ТП объекта.
