Испытания и наладка активных фильтров
Active filters testing & commissioning
Инженерный центр «АРТ» имеет опыт работы с активными фильтрами разных моделей как отечественных, так и зарубежных производителей.
В их числе активные фильтры АДФ-У; АФК; Тайфун; Comsys; Sinexcel; LastOne; Elecnova; Nancal; CoEpower и др.
Демонстрация активных фильтров, представленных в Инженерной лаборатории «АРТ»
Просто спросить...?
Испытания активных фильтров
Образцы активных фильтров испытываются в Инженерной лаборатории «АРТ» и демонстрируются заинтересованным Заказчикам.
Испытания активных фильтров на стендах Инженерной лаборатории позволяют оценить области и границы применения конкретных изделий и качественно выполнять наладку систем динамической компенсации на объектах.

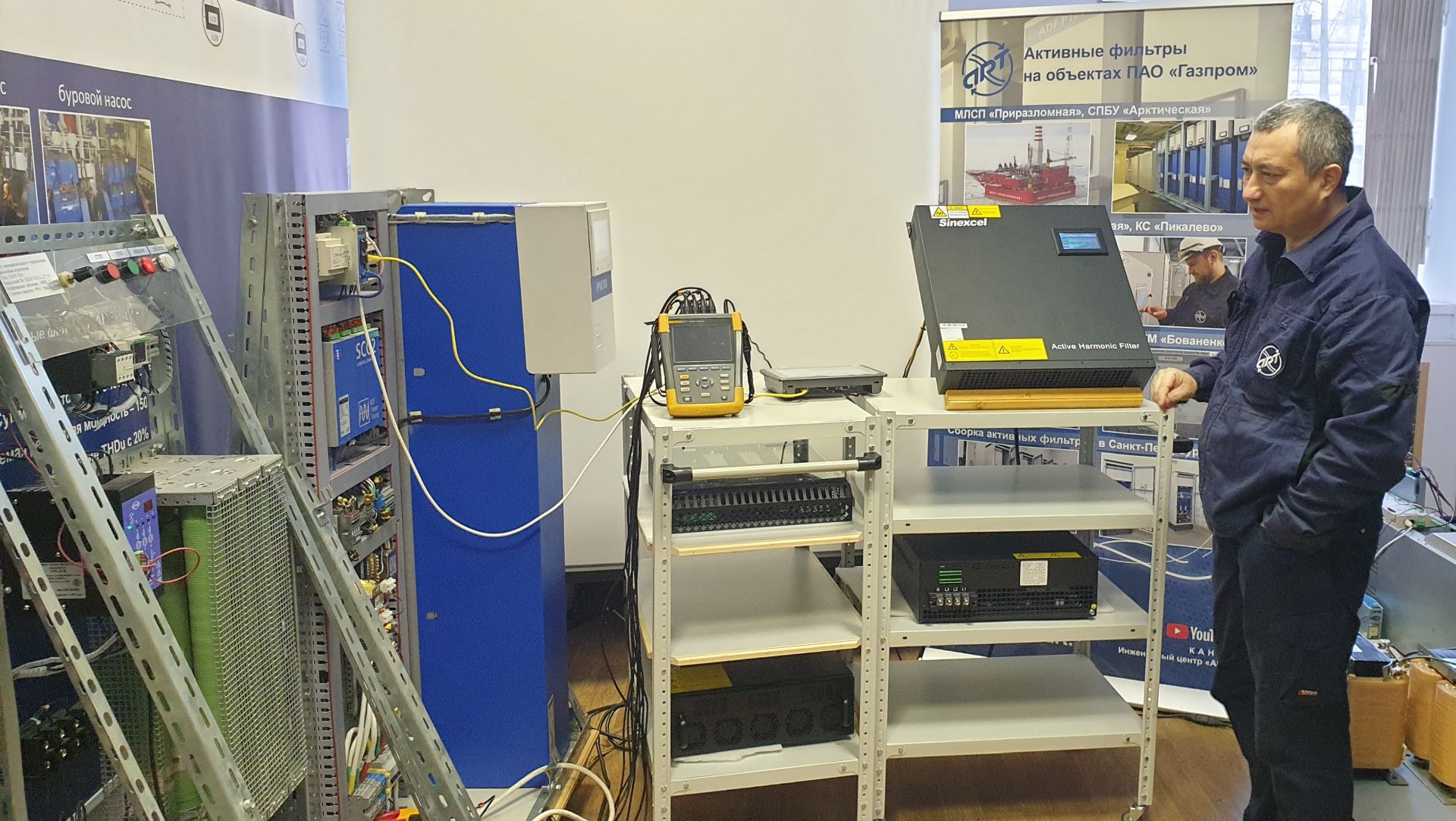

Испытания активных фильтров в Инженерной лаборатории «АРТ»
При сборке фильтров в нестандартных конструктивах проводим заводские испытания перед отгрузкой. Они включают проверку на функционирование, что ускоряет ввод в эксплуатацию активных фильтров после монтажа на объекте.

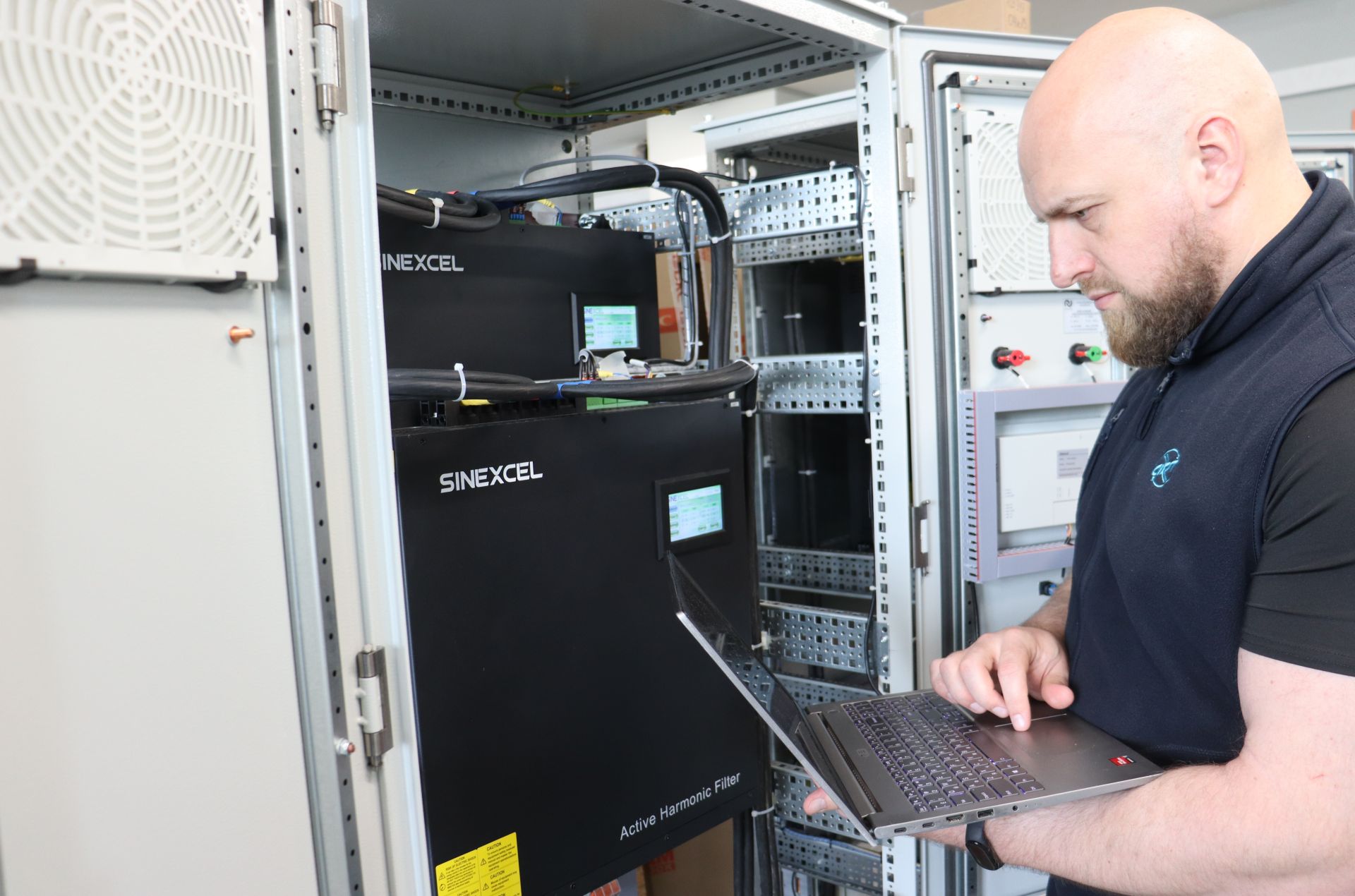

Заводские испытания активных фильтров в составе комплектного устройства системы динамической компенсации
Зачем нужна наладка активных фильтров
Приобретая активный фильтр, Заказчик получает в свое распоряжение средство для подавления балластных токов определенной величины. Номинальное напряжение и полная мощность активного фильтра в кВА определяют предельный ток компенсации, который способен создать в электроустановке данный фильтр. Этим ресурсом надо правильно воспользоваться.
Работа наладчика – оптимально распределить мощность (ток) активного фильтра для решения обозначенных Заказчиком задач. Это могут быть:
-
компенсация высших гармоник фазных токов, создающих проблемы в электроустановке;
-
компенсация искажений напряжения от «грязной» сети;
-
компенсация реактивной мощности индуктивного характера;
-
компенсация реактивной мощности ёмкостного характера;
-
генерация реактивной мощности определенной величины и знака;
-
компенсация несимметрии;
-
компенсация тока в нулевом проводе и др.
Некоторые их перечисленных задач могут решаться одним и тем же изделием (активным фильтром) при соответствующих настройках параметров компенсации.

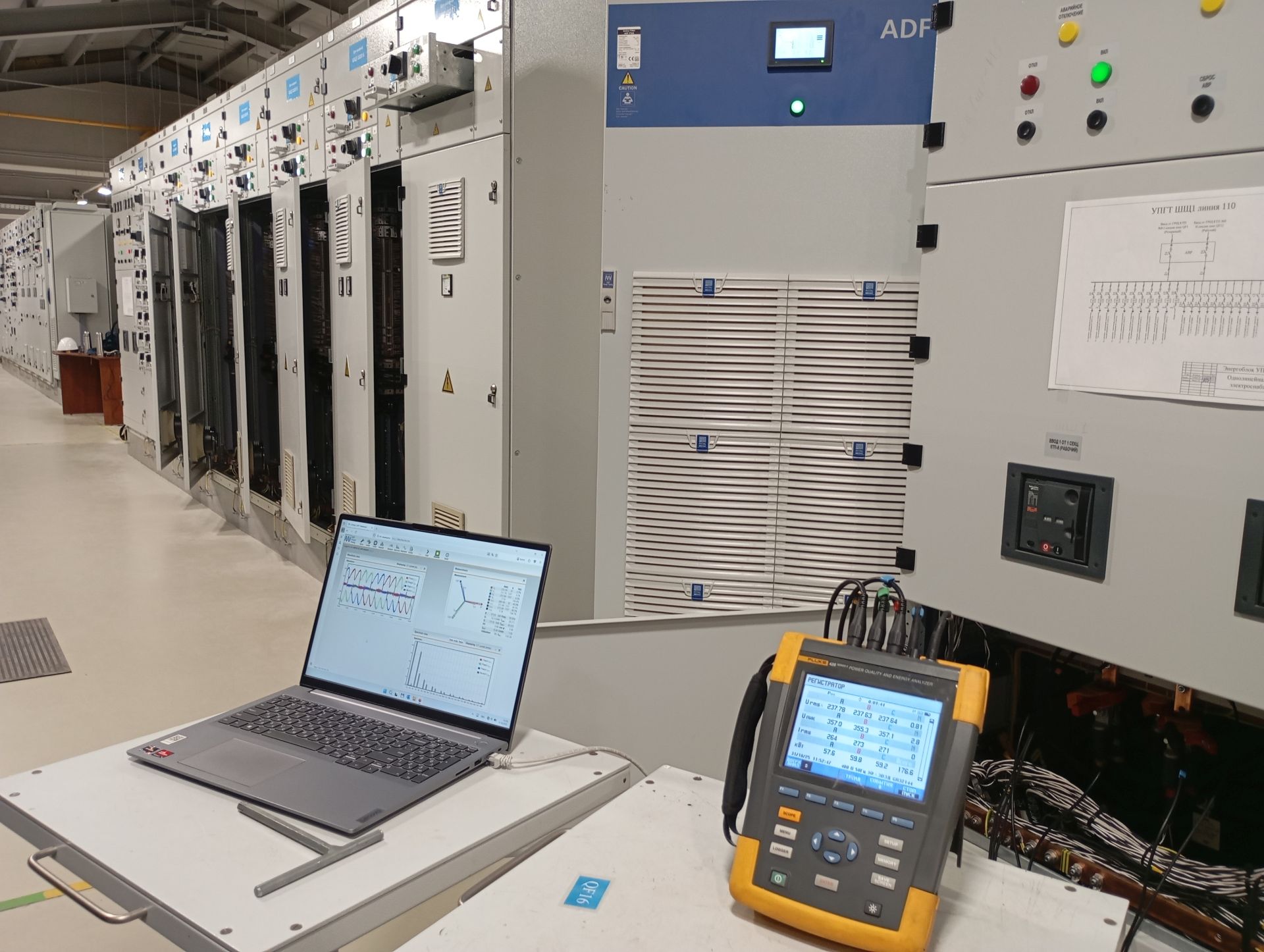

Наладка активных фильтров в составе распределительного устройства
Иногда активный фильтр уподобим скальпелю без ручки.
Неправильное подключение и настройки могут принести вред и ухудшить работу электроустановки. Характерный пример – попытка компенсации высших гармоник при наличии конденсаторов в контуре протекания тока активного фильтра. Это может создать проблемы как для фильтра, так и для конденсаторов.
Зачем нужны измерения параметров сети при наладке активных фильтров
При включении активного фильтра на объекте появляется новый источник реактивной мощности и/или новый источник токов высших гармоник. Это влияет на работу электроустановки, и характер влияния удобно оценить по показаниям переносных приборов контроля качества электроэнергии.
Пример. При наладке активного фильтра устанавливается степень подавления высших гармоник тока.
Для гармоники 5-го порядка – 50%, затем 70%, затем 90%.
Для гармоники 7-го порядка – 10%, затем 50%, затем 70%, затем 90%.

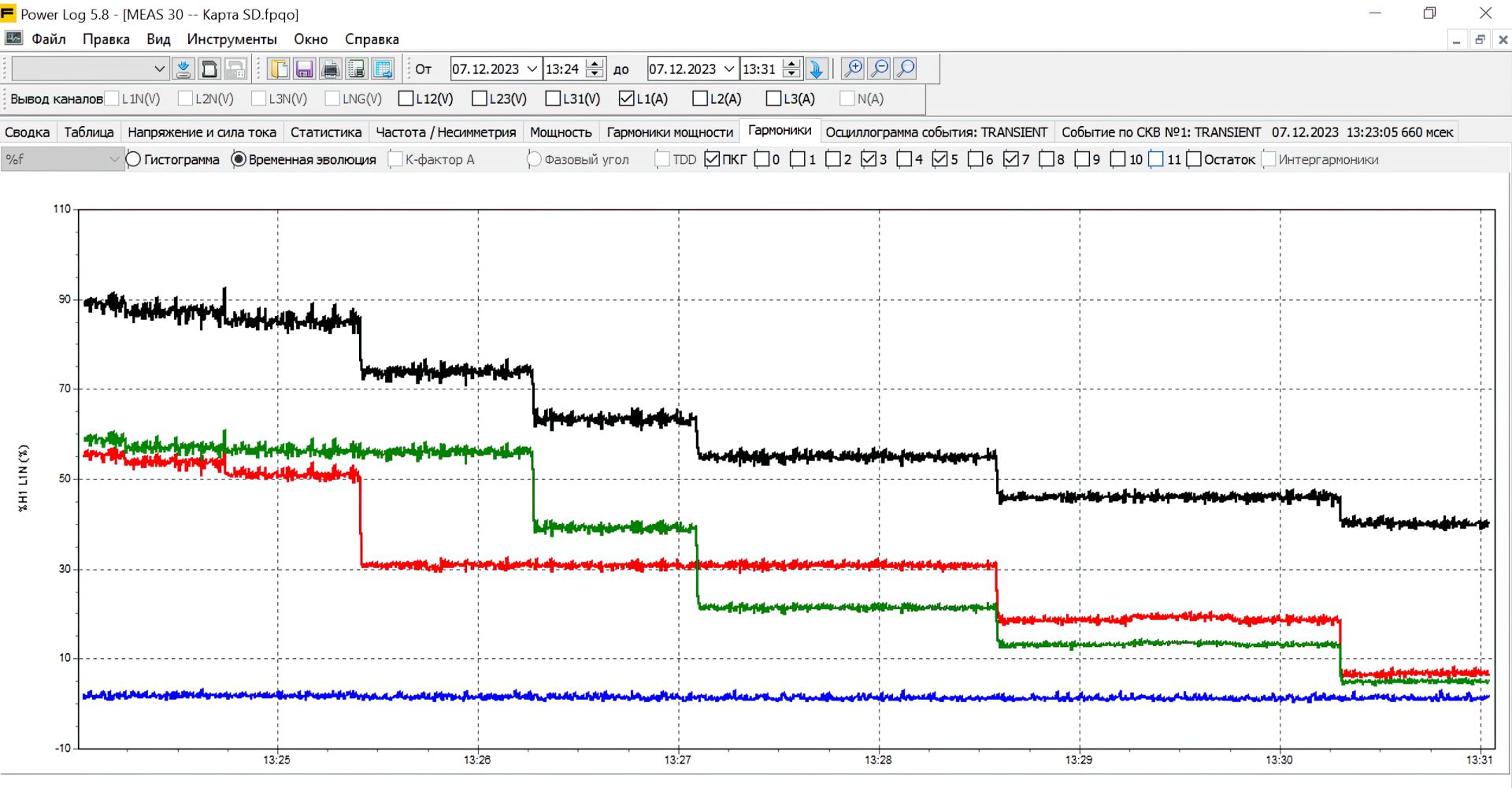

Изменения высших гармоник тока при настройке активного фильтра (красная линия – гармоники 5-го порядка; зеленая линия – гармоники 7-го порядка; черная линия – суммарные искажения тока)
В результате искажения тока снижаются практически вдвое (черная линия на графике).
Контролируя искажения сети, можно подобрать настройки, при которых вырабатываемый фильтром ток компенсации лучшим образом влияет на качество напряжения в точке подключения ответственных электроприёмников. Это позволяет добиться максимального эффекта при минимизации затрат на оборудование.
В сложных электроустановках, при использовании разных фильтров, при наличии искажений от «грязной» сети и др. такие измерения желательно выполнять несколькими приборами одновременно. Специалисты Инженерного центра «АРТ» применяют до четырех приборов FLUKE 434, 435, 437 и осциллографы FLUKE 190, MDA-550 Motor Drive Analyzer.
Особенности наладки систем динамической компенсации высших гармоник и реактивной мощности на базе активных фильтров
Активные фильтры могут работать в составе систем динамической компенсации (СДК) под управлением внешнего контроллера, с интеграцией СДК в АСУ энергокомплекса, с передачей данных в АСКУЭ и др. В этом случае работа наладчика усложняется и включает, в том числе:
-
настройку обмена данными между активными фильтрами;
-
настройку программного обеспечения контроллера СДК;
-
настройку операторского интерфейса и др.

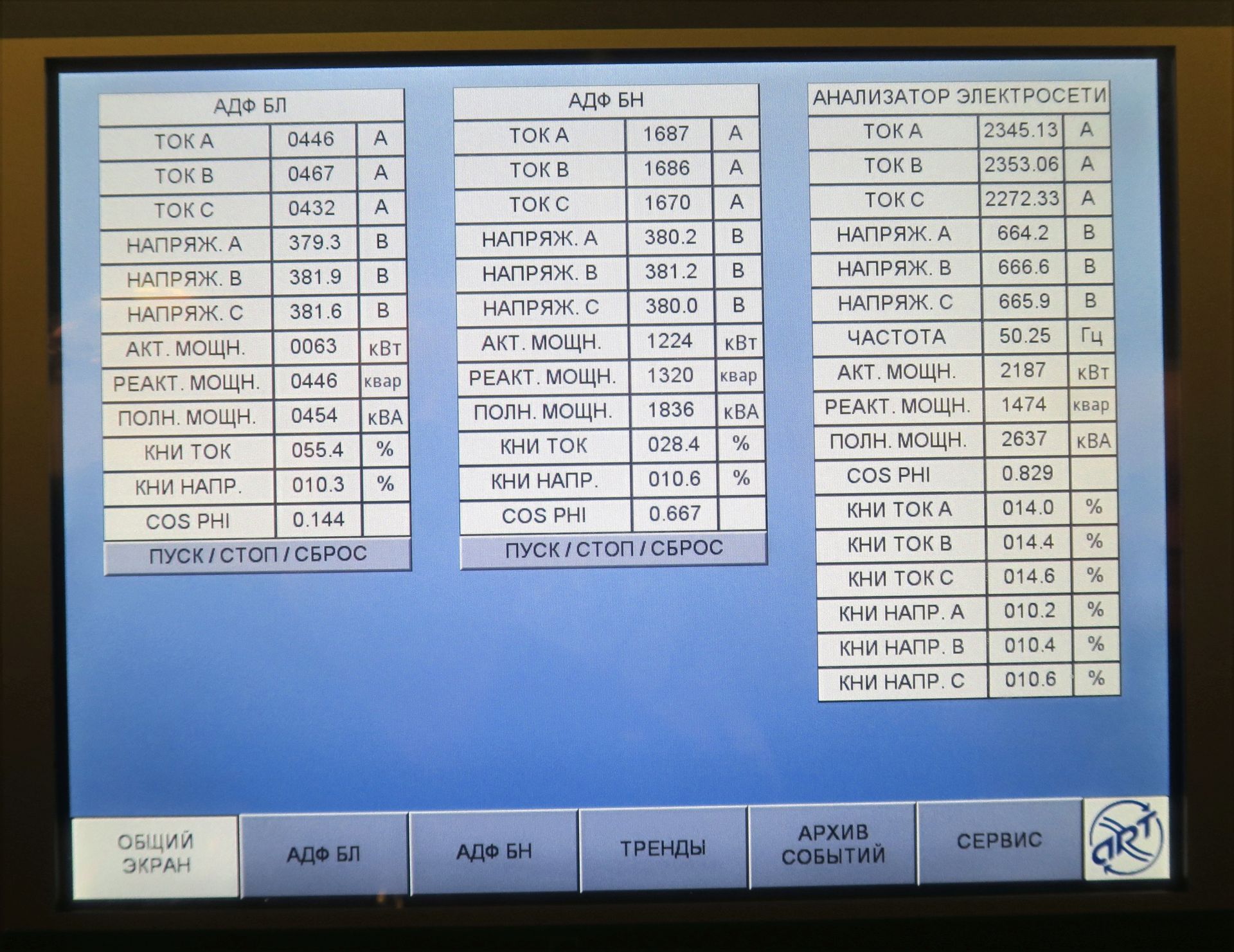

Пример общего экрана СДК с отображением параметров сети и параметров активных фильтров
Данные обрабатываются, архивируются, отображаются в таблицах и графиках.
Возможен удаленный доступ к настройкам, текущим параметрам и архивам системы компенсации.

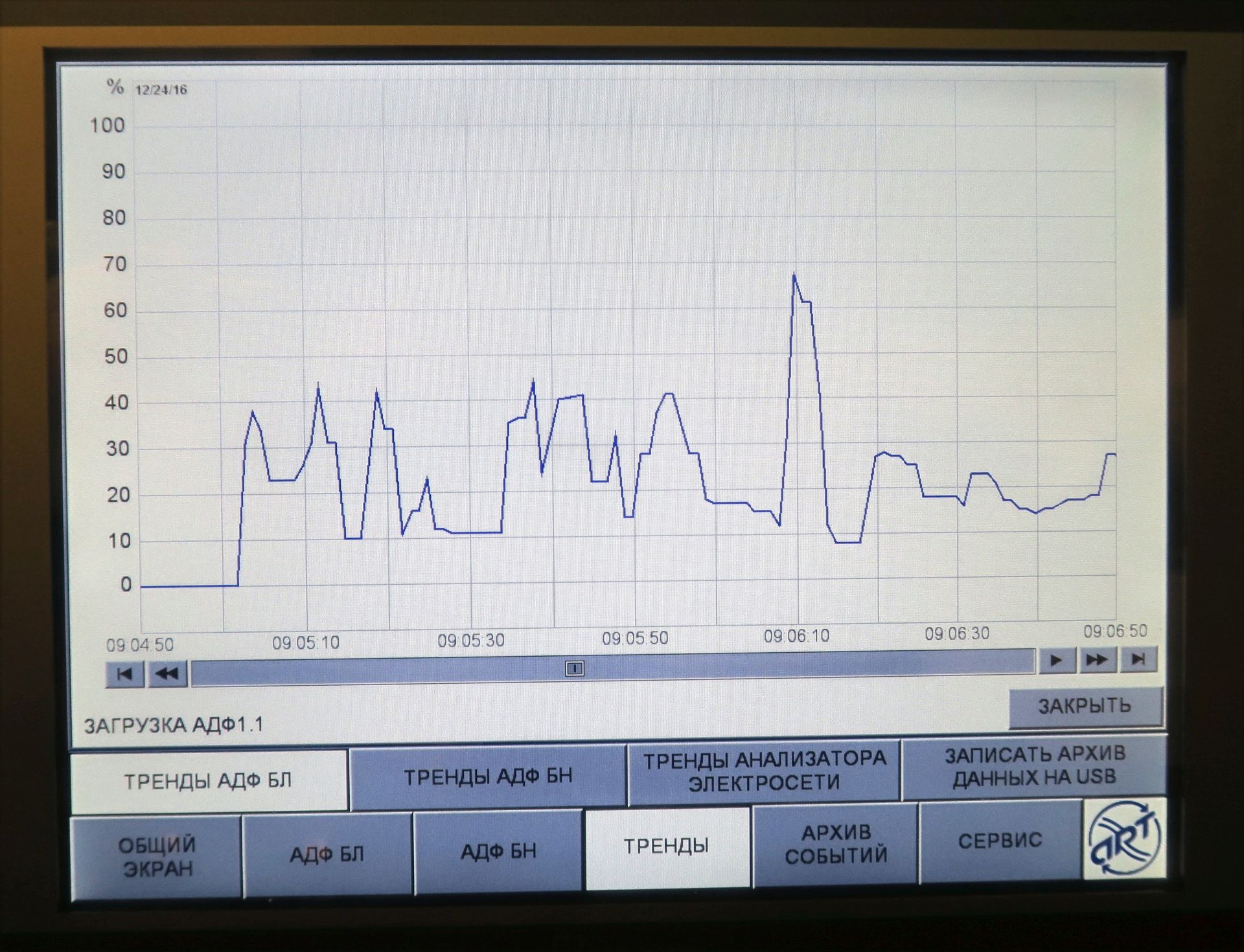

Пример графика нагрузки группы активных фильтров в составе СДК
При необходимости выполняем наладку передачи данных в АСУ Заказчика и др.

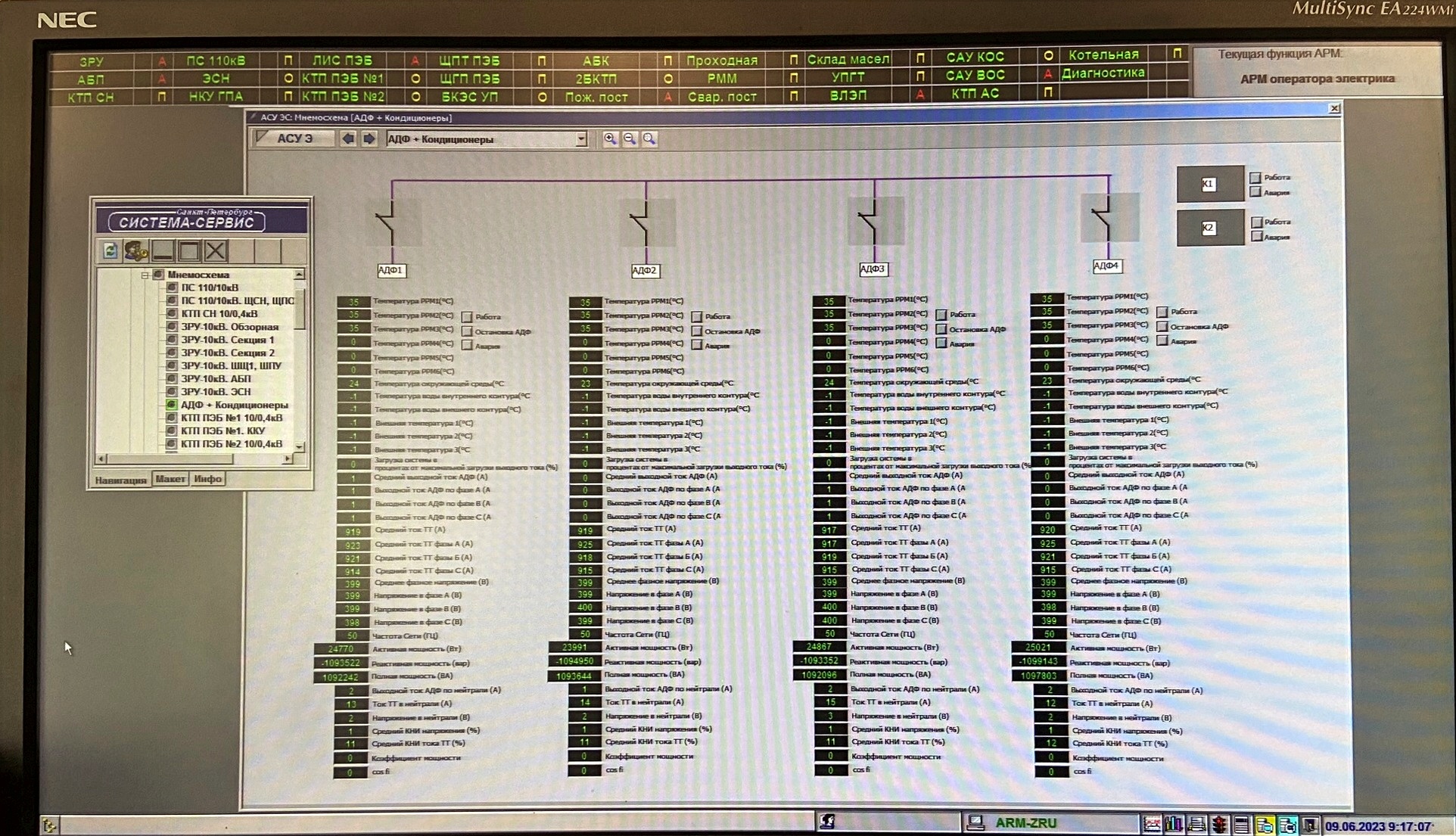

Пример отображения параметров активных фильтров на АРМ энергокомплекса Заказчика
Дополнительная наладка активных фильтров может потребоваться при изменениях в составе электроустановки, в нагрузках, в режимах работы электроприёмников и др. Техподдержку в процессе эксплуатации осуществляем удаленно, и/или с выездом на объекты Заказчиков.
Предложения Инженерного центра «АРТ»
Полный комплекс работ по созданию систем компенсации высших гармоник и реактивной мощности в электроустановках до и выше 1000 В (низкого и среднего напряжения).
