Компенсация искажений напряжения.

Voltage distortion compensation.

Искажения напряжения (высшие гармоники напряжения) могут наблюдаться в конкретной электроустановке даже при отсутствии в ее составе нелинейных электроприёмников.

Активные фильтры. Практика компенсации высших гармоник.

Активные фильтры. Практика компенсации высших гармоник в электроустановках.

Источники высших гармоник зачастую находятся на других участках (на других трансформаторных подстанциях) и создают искажения напряжения, передаваемые по линиям электропередачи и через силовые трансформаторы.

Искажения напряжения на шинах РУ-0,4 кВ

Искажения напряжения на шинах РУ-0,4 кВ, приходящие от удаленных нелинейных электроприёмников через сборные шины РП-10 кВ.

Несомненно, самым надёжным решением для устранения высших гармоник напряжения в месте присоединения ответственных потребителей было бы устранения причин их появления, а именно – высших гармоник тока у нелинейных потребителей. Однако это решение может оказаться очень дорогим или технически трудно выполнимым.

Активные фильтры. Компенсация искажений напряжения сети.

Активные фильтры, поставляемые Инженерным центром «АРТ», в отличие от пассивных устройств компенсации, могут обеспечить требуемое качество напряжения непосредственно на шинах питания ответственных потребителей. В этом случае использование трансформаторов тока не требуется. В качестве сигнала обратной связи используется измеряемое сетевое напряжение, фильтры подключаются без дополнительных датчиков и настраиваются на компенсацию искажений напряжения.

Компенсация высших гармоник, поступающих со стороны источника электроэнергии.

Подобное решение оказалось оптимальным на одном из ответственных энергетических объектов. Здесь чувствительным потребителем является хроматограф, а источниками высших гармоник – преобразователи частоты вентиляторов в составе агрегатов воздушного охлаждения.

При переходе системы электроснабжения в автономный режим работы, уровень высших гармоник напряжения на шинах РУ-10 кВ возрастает в 1,5 раза (до 12%). Это вызывает соответствующие искажения на стороне 0,4 кВ трансформаторной подстанции.

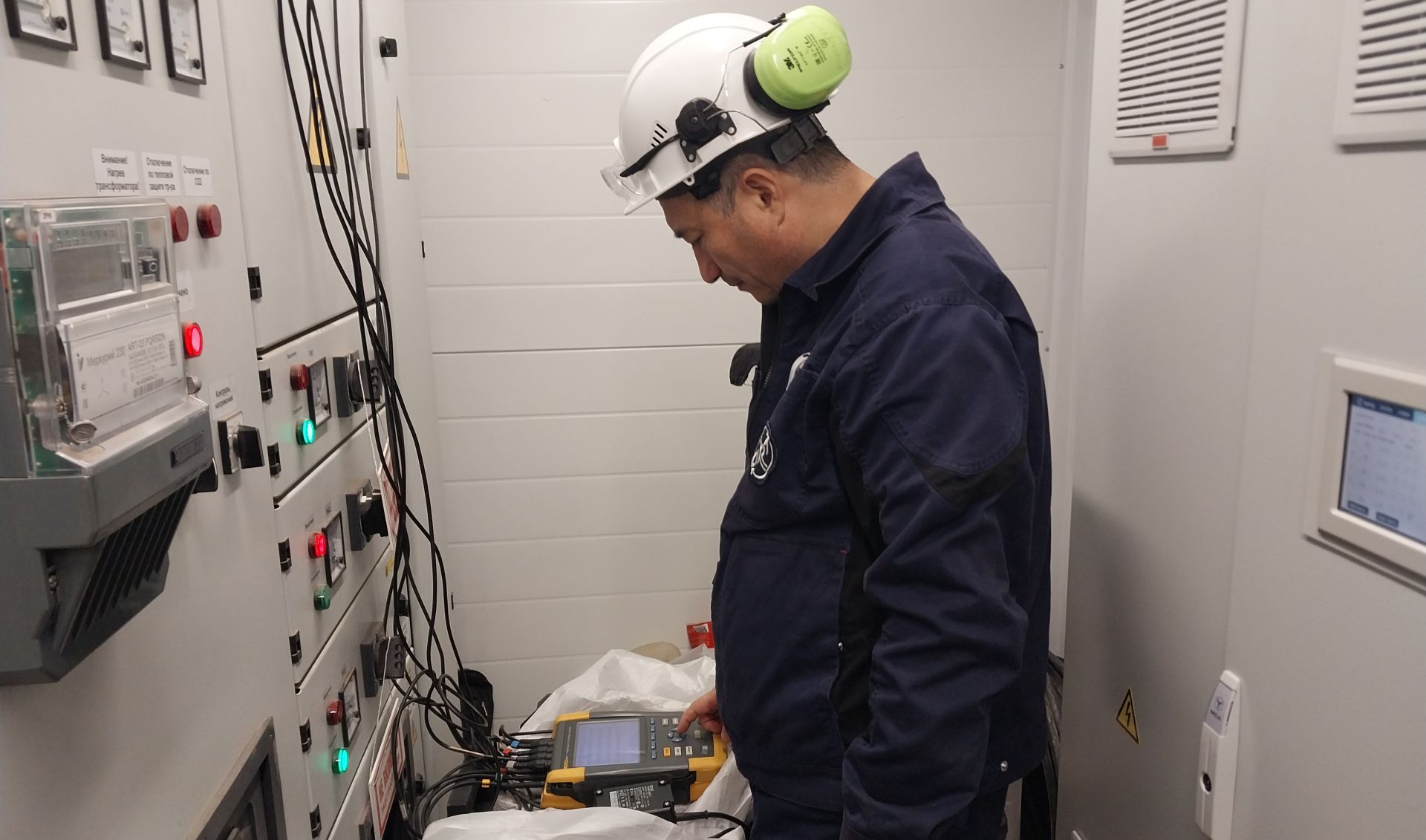

Искажения напряжения на РУ- 0,4 кВ до включения активного фильтра

Искажения напряжения на РУ- 0,4 кВ до включения активного фильтра.

Эти искажения передаются на РУ- 0,4 кВ, к которому подключен хроматограф, и его работа нарушается.

 Хроматоргаф – электроприёмник, чувствительный к искажениям напряжения питания  Нарушения в работе хроматографа, вызванные искажениям напряжения питания
 Хроматоргаф – электроприёмник, чувствительный к искажениям напряжения питания   Нарушения в работе хроматографа, вызванные искажениям напряжения питания

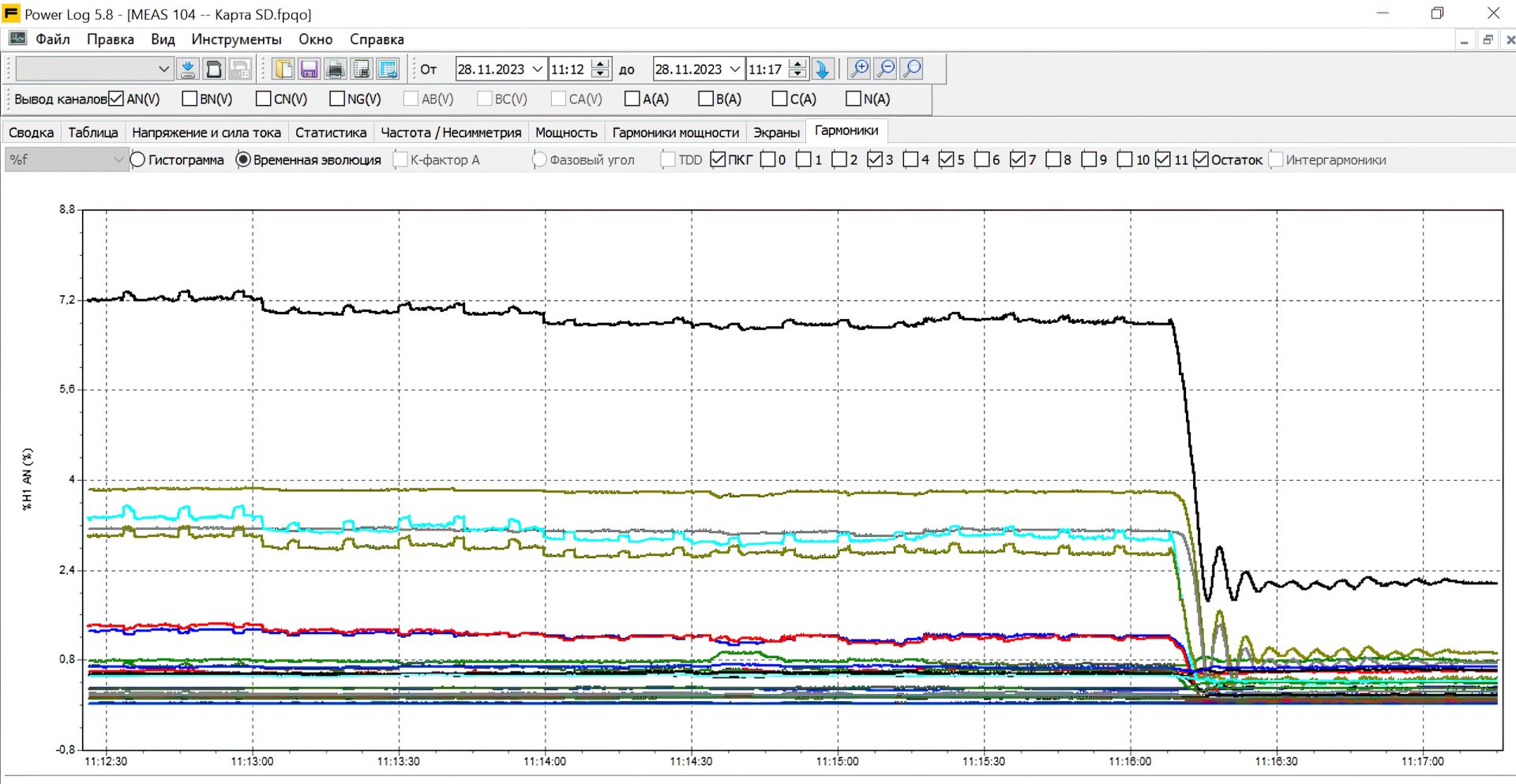

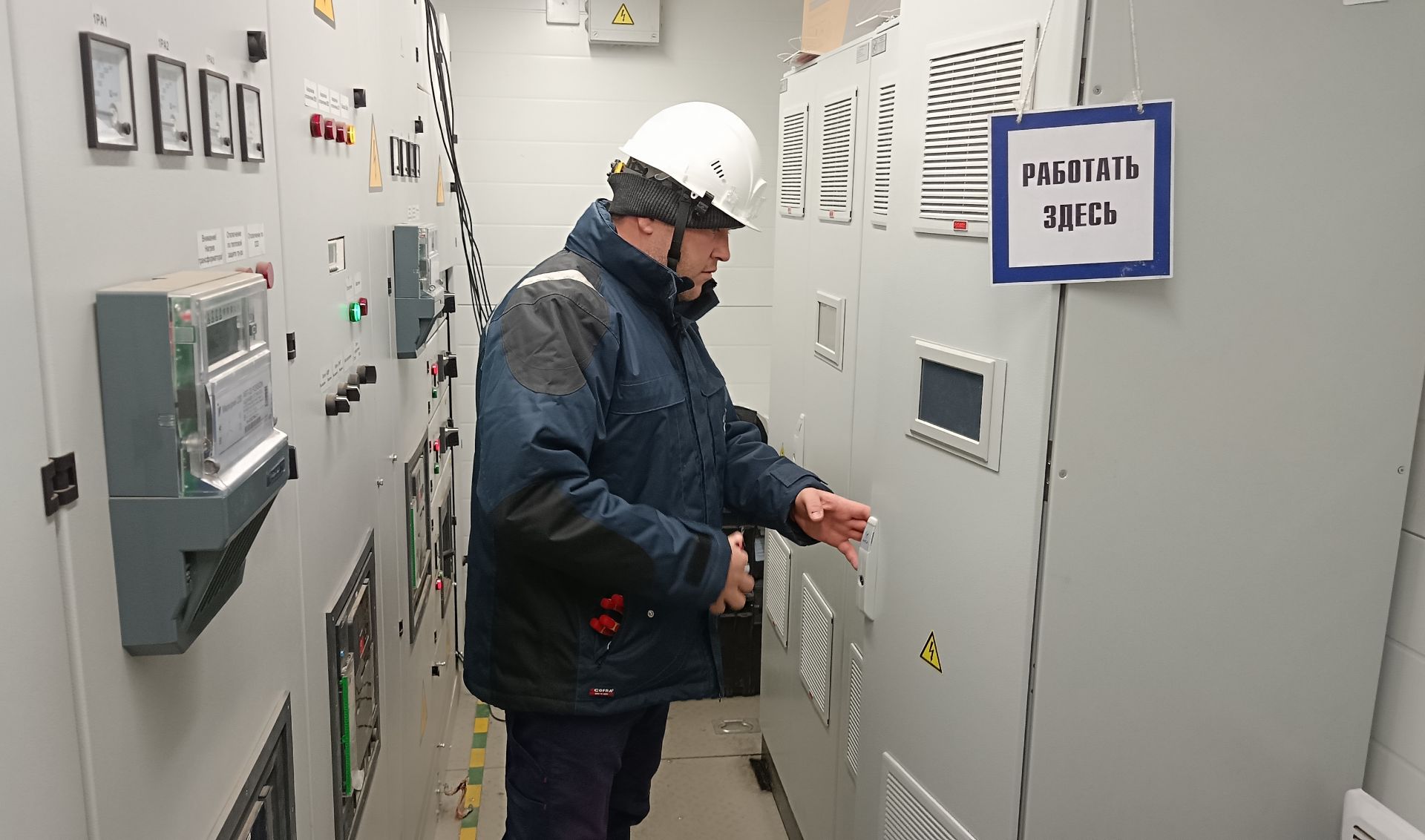

При включении на шины 0,4 кВ активного фильтра в режиме компенсации искажений напряжения THDu снижается до 2%, что обеспечивает надёжную работу самого прибора и других электроприёмников.

 Активный фильтр в режиме компенсации искажений напряжения  Высшие гармоники напряжения снижены активным фильтром

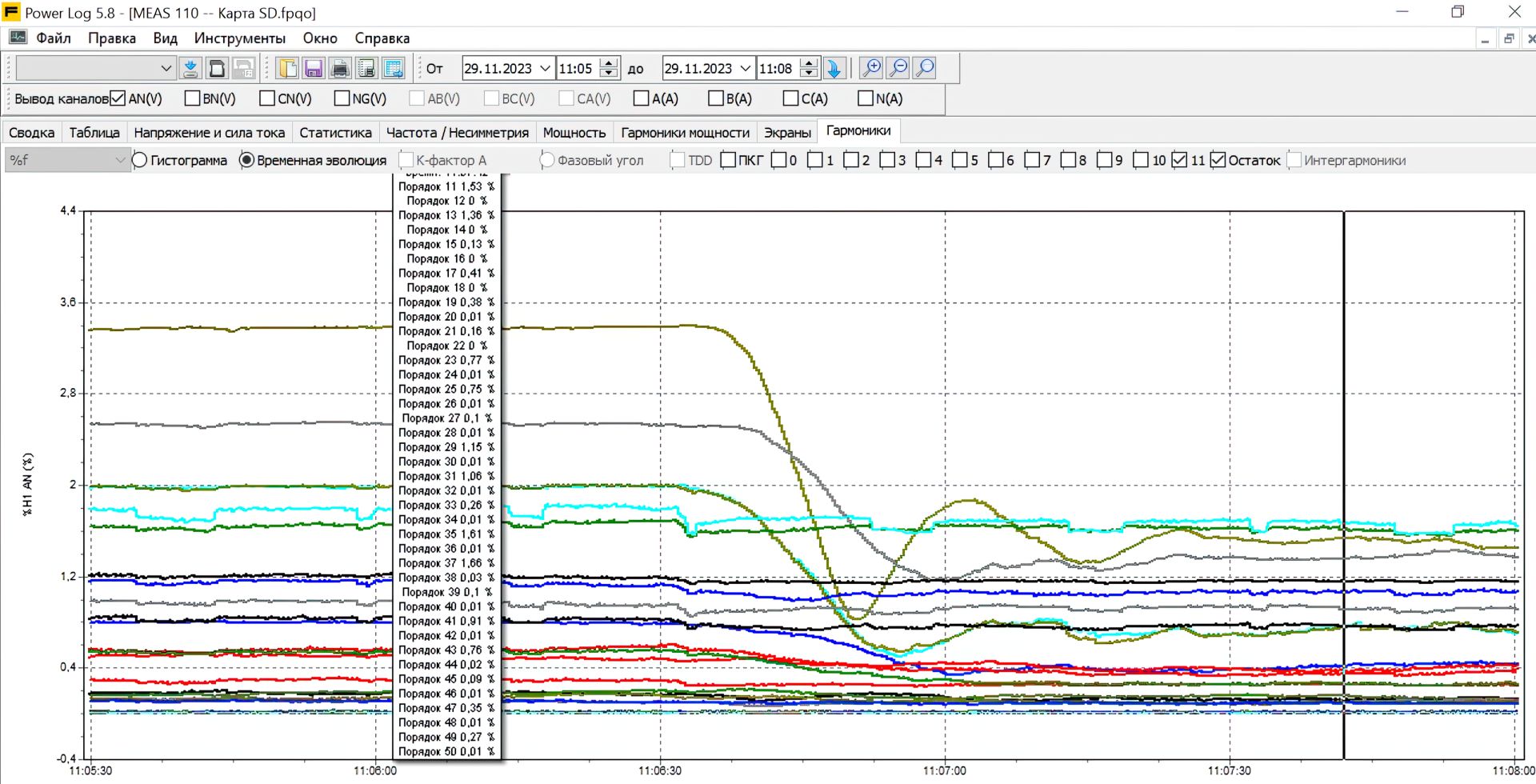

 Активный фильтр в режиме компенсации искажений напряжения обеспечил надежную работу ответственных потребителей   Высшие гармоники напряжения 5-го и 7-го порядка снижены активным фильтром до величины менее 1 %


Предложения Инженерного центра «АРТ».

Полный комплекс работ по созданию систем компенсации искажений напряжения на базе активных фильтров.
