Применение активных фильтров для компенсации высших гармоник связано с их особыми свойствами, в том числе:

  • возможностью устранять негативное воздействие высших гармоник на электроустановки независимо от того, где находится источник искажений (на стороне источника электроэнергии или на стороне электроприёмников);

  • возможностью компенсировать высшие гармоники выборочно (в том числе канонические гармоники определенных порядков, четные гармоники и др.);

  • возможностью компенсировать высшие гармоники и реактивную мощность одновременно, перераспределяя ресурсы фильтра между этими задачами, и др.

Просто спросить...?

Разработка системы компенсации высших гармоник на базе активных фильтров требует ответа на ряд вопросов.

Искажения тока и напряжения в электроустановке формируются на стороне электроприёмников или возникают из-за «грязной» сети?

Пример. На компрессорной станции измерения в ЗРУ 6 кВ выполнены в период останова. Все электроприёмники отключены.

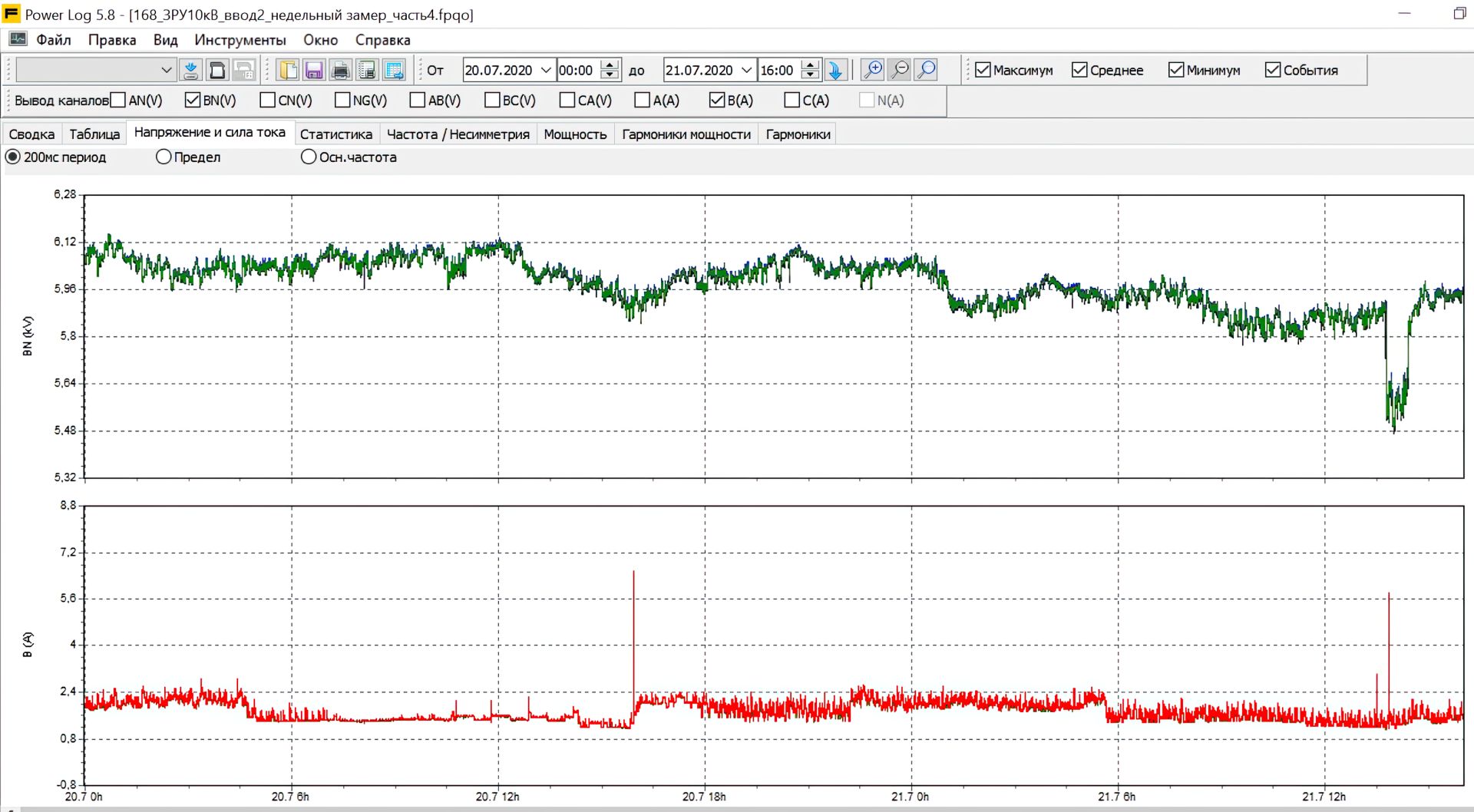

Измерения на Вводе 6 кВ ЗРУ. Ток на Вводе примерно 2 А (красная линия)

Измерения на Вводе 6 кВ ЗРУ. Ток на Вводе примерно 2 А (красная линия)

Искажения напряжения (THDu) на Вводе 6 кВ достигают 7%. Искажения в основном определяются гармоникой 11-го порядка (до 6%), что в 3 раза превышает допустимые ГОСТ значения.

Измерения на Вводе 6 кВ ЗРУ. Преобладает гармоника 11-го порядка (зеленая линия)

Измерения на Вводе 6 кВ ЗРУ. Преобладает гармоника 11-го порядка (зеленая линия)

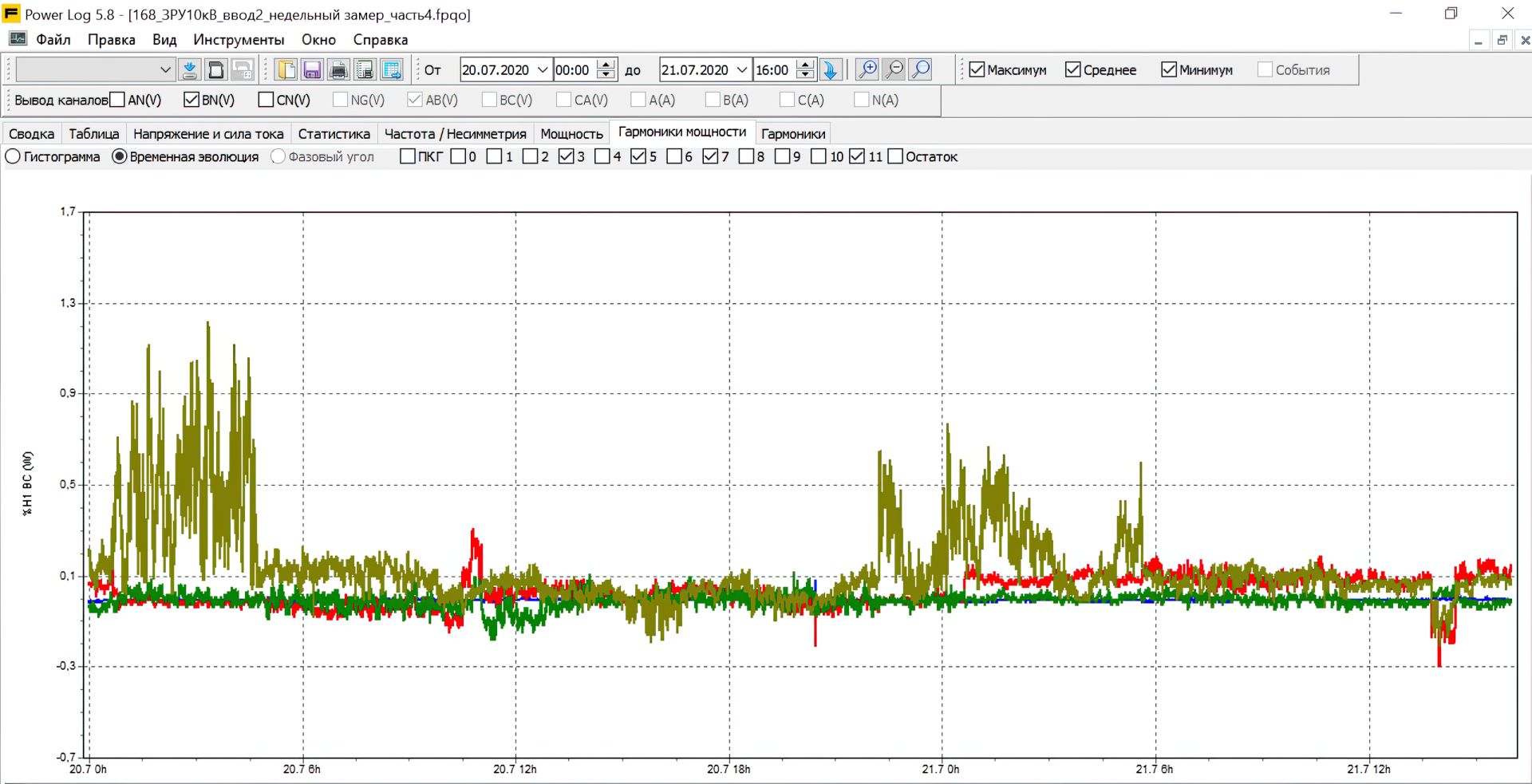

Гармоники мощности имеют положительный знак. Это говорит о том, что источник искажений находится вне объекта.

Измерения на Вводе 6 кВ ЗРУ. Гармоники мощности положительные

Измерения на Вводе 6 кВ ЗРУ. Гармоники мощности положительные

Вывод: требуется компенсировать искажения напряжения, возникающие на стороне источника электроэнергии.

Гармоники каких порядков следует компенсировать?

Компенсировать все гармоники не надо, да и не получится.

В приведенном выше примере, гармоники напряжения 5-го и 7-го порядков вдвое меньше значений, допустимых по ГОСТ. Соответственно, острой необходимости в их устранении нет.

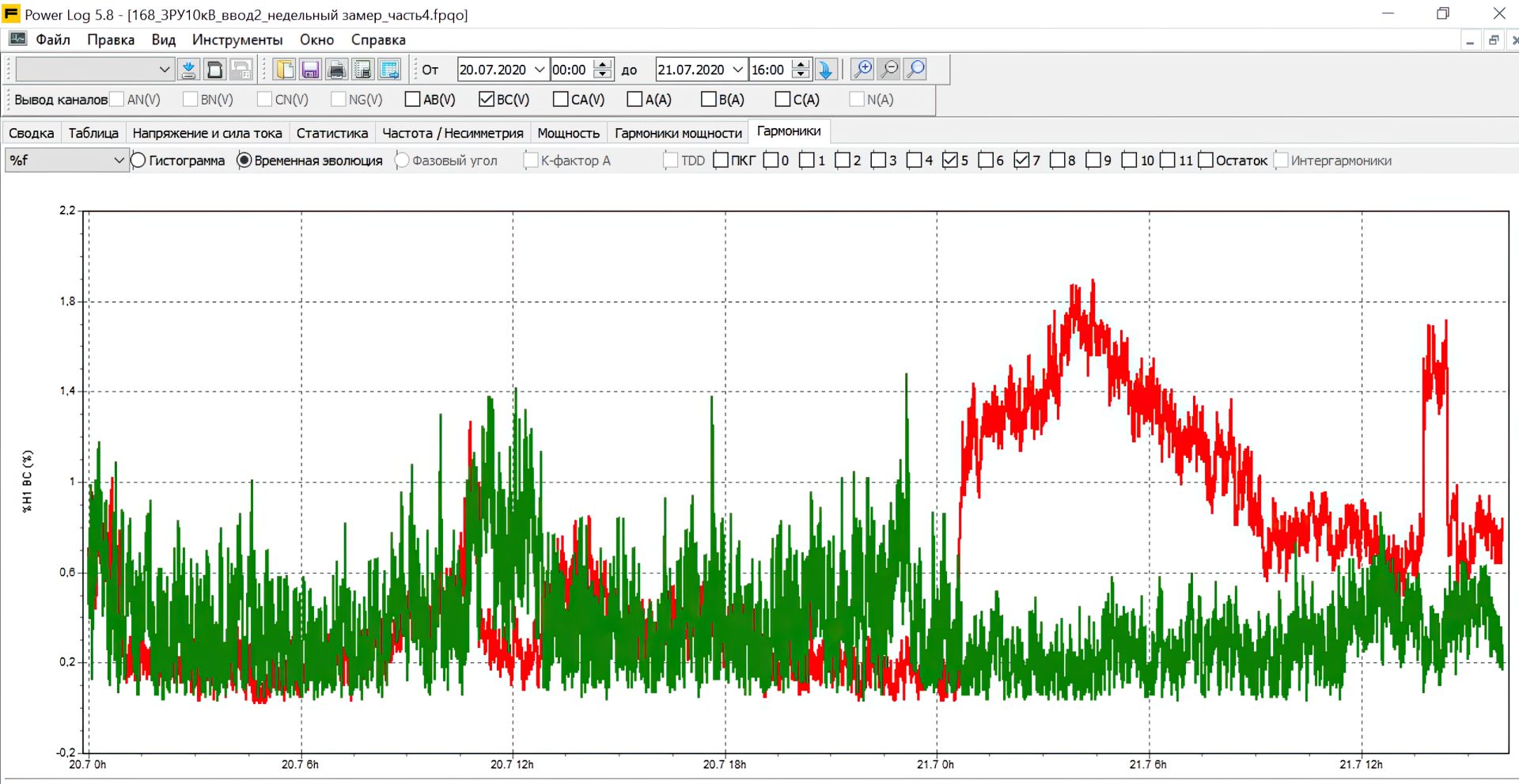

Измерения на Вводе 6 кВ ЗРУ. Гармоники 5-го порядка

Измерения на Вводе 6 кВ ЗРУ. Гармоники 5-го порядка (красная линия) и 7-го порядка (зеленая линия) менее 2%, что вполне допустимо

Гармоники напряжения 11-го и 13-го порядков кратно превышают допустимые ГОСТ значения. Соответственно, задача их подавления видится первоочередной.

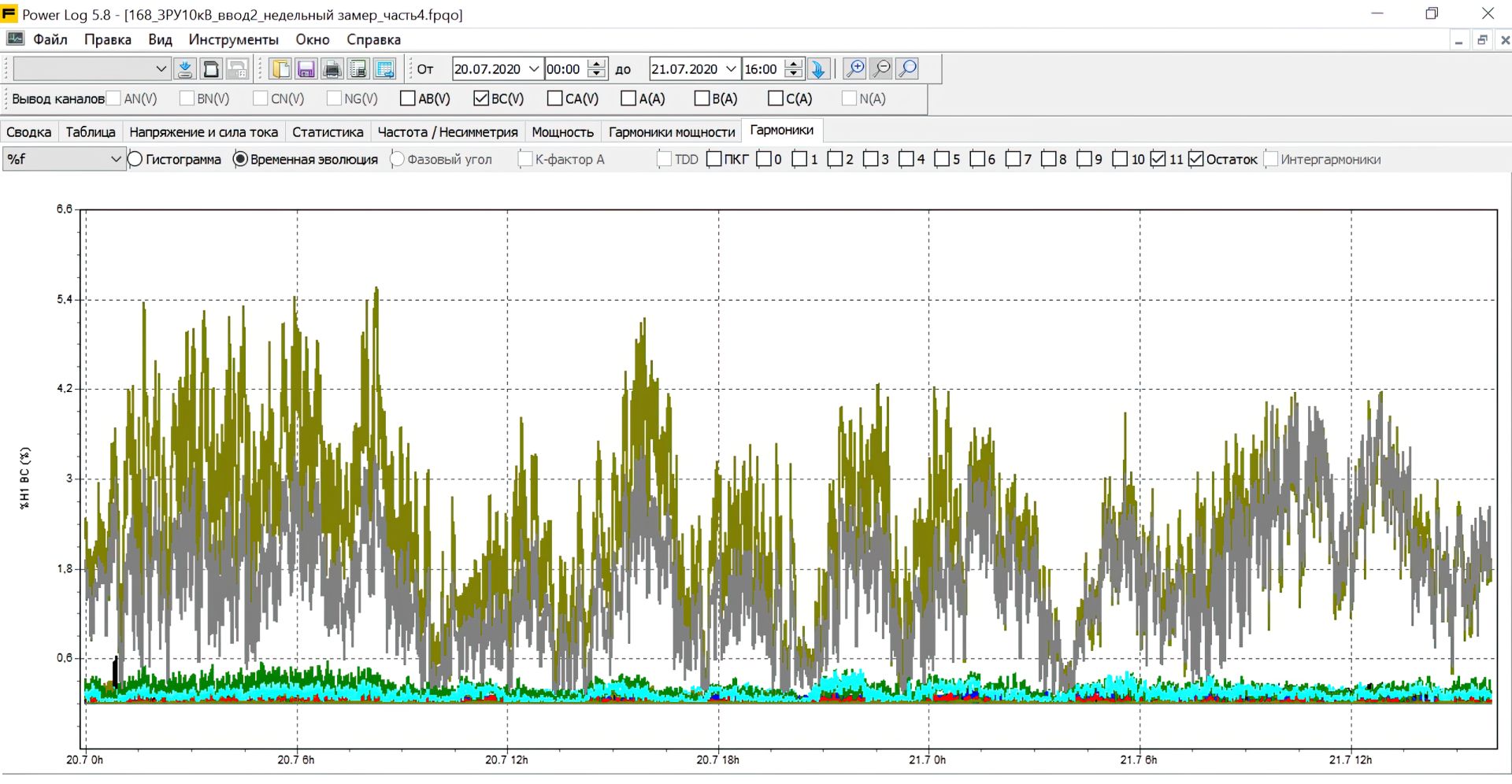

Измерения на Вводе 6 кВ ЗРУ. Гармоники 11-го порядка

Измерения на Вводе 6 кВ ЗРУ. Гармоники 11-го порядка (зеленая линия) достигают 5,5%; гармоники 13-го порядка (серая линия) превышают 4%

Вывод: требуется компенсировать высшие гармоники напряжения, 11-го и 13-го порядка.

Как изменяются высшие гармоники в зависимости от состава работающих электроприёмников?

Пример. На предприятии нефтегазового комплекса измерения в ЗРУ 10 кВ выполнены в период планового останова и последующего запуска технологического процесса.

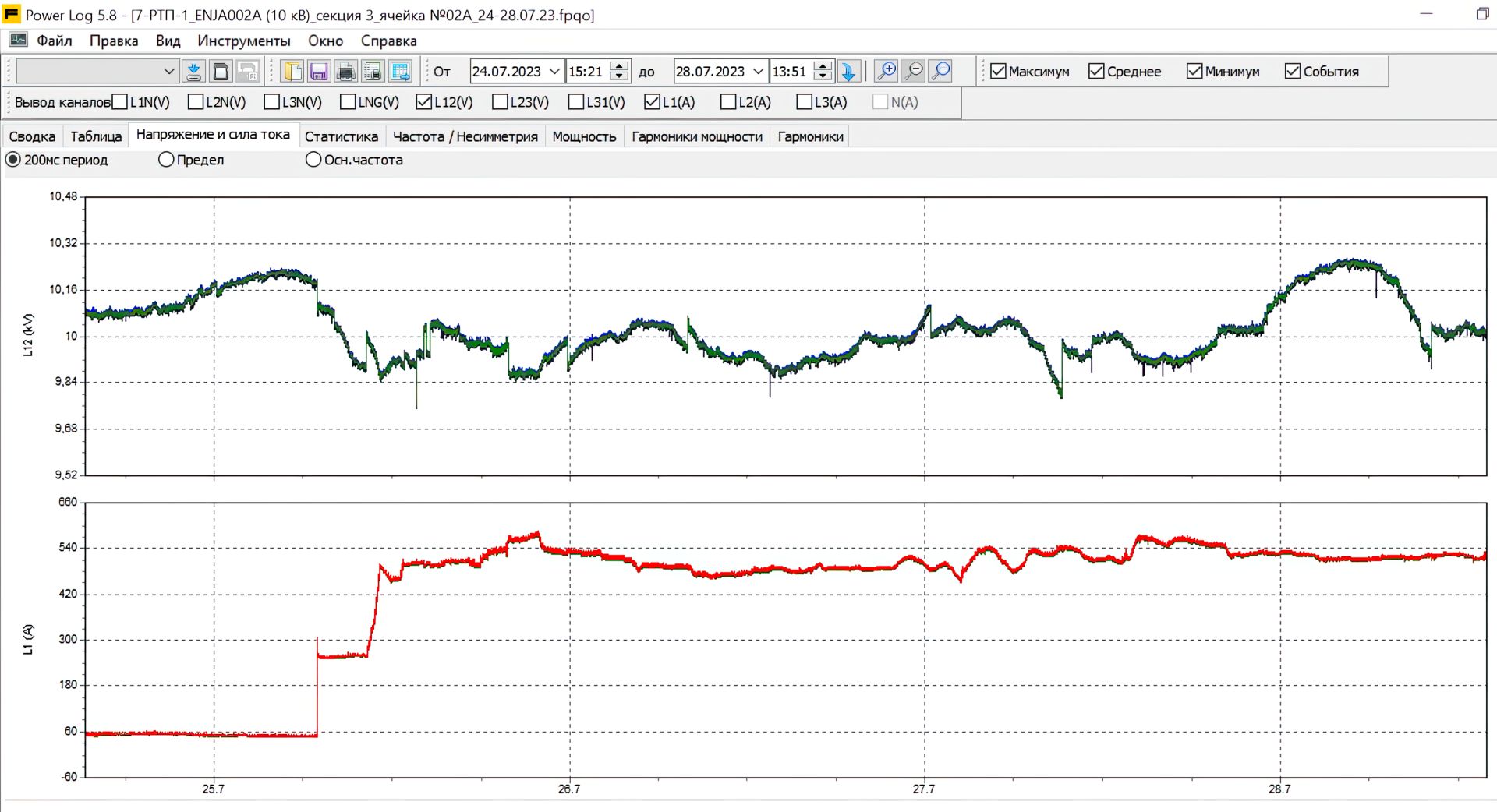

Измерения на Вводе 10 кВ ЗРУ. Ток

Измерения на Вводе 10 кВ ЗРУ. Ток (красная линия) увеличивается по мере запуска технологических агрегатов

Фиксируя время подключения основных агрегатов и сопоставляя с графиком изменения высших гармоник, несложно определить «вклад» отдельных электроприёмников в спектр искажений тока и напряжения на предприятии.

Измерения на Вводе 10 кВ ЗРУ. Гармоники 23-го порядка

Измерения на Вводе 10 кВ ЗРУ. Гармоники 23-го порядка (синяя линия) и 25-го порядка (зеленая линия) резко возрастают при пуске мощного компрессора

Вывод: основной вклад в искажения напряжения вносится преобразователем частоты с 24-пульсной схемой входного выпрямителя.

Как изменятся высшие гармоники в зависимости от нагрузки электроприёмников?

Пример. На буровой установке измерения в РУ 6 кВ выполнены при бурении скважины глубиной от 300 м до 700 м. Главные электроприводы построены по системе «управляемый выпрямитель – двигатель постоянного тока».

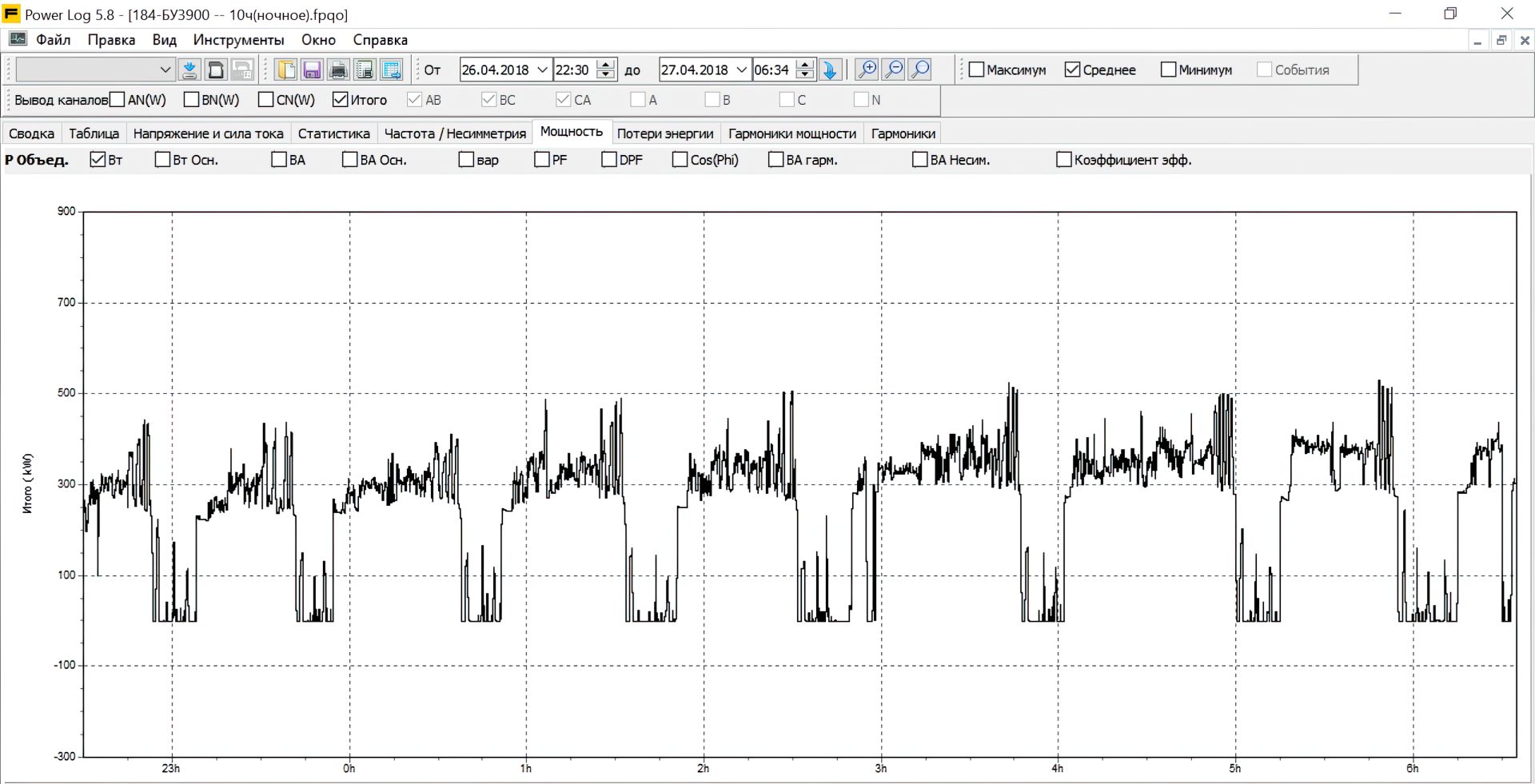

Активная мощность при бурении

Активная мощность при бурении на глубине от 300 м до 700 м возрастает от 400 кВт до 600 кВт

По мере увеличения глубины забоя, растёт также уровень искажений напряжения.

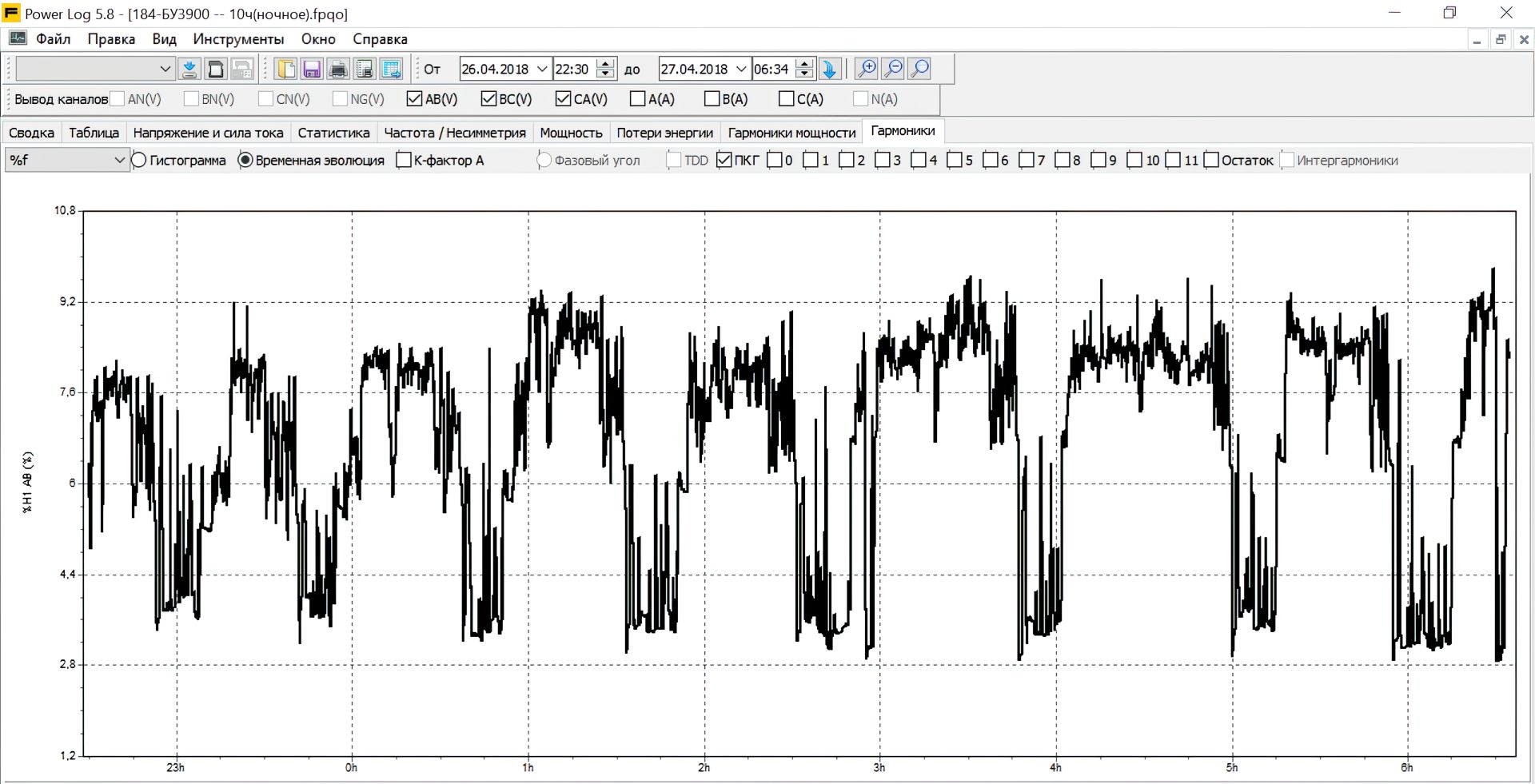

Суммарный кф. искажения напряжения

Суммарный кф. искажения напряжения изменяется с нагрузкой приводов и постепенно повышается до 9%

Вывод: дальнейшее увеличение нагрузки приводов создаст высокие риски нештатной работы электроприёмников бурового комплекса из-за искажений напряжения.

Измерения высших гармоник в электроустановках полезны для обоснования выбора:

  • типа активных фильтров;

  • количества и номинальной мощности активных фильтров;

  • места установки и подключения активных фильтров;

  • количества и места установки трансформаторов тока;

  • структуры локальной САУ активными фильтрами и др.

Измерения также необходимы при пусконаладке системы компенсации и проведении опытной эксплуатации.

Существенно повышает достоверность результатов измерений применение нескольких переносных приборов.

Измерения несколькими приборами FLUKE

Измерения несколькими приборами FLUKE 435 в ЗРУ 10 кВ

Это также ускоряет работу и снижает затраты на привлечение командированного персонала.
